RFID无障碍会议签到门
智能通道
(RFID开放式会议签到机)










一、产品介绍

      高频开放式通道集成了高频系列高性能大功率读写器和红外传感器,能快速准确地识别带卡及无带卡人员的进出,可以通过选配方向控制器,进一步实现卡片的二维识别功能。
      高频开放式通道支持符合ISO/IEC15693和ISO18000-3标准的多家厂商电子标签;通道识别距离最宽可达120CM(识别距离与标签的性能、尺寸及现场环境等有关),实际应用在80-100cm为最佳。
      此系列产品可广泛应用于会议签到、会展/演唱会/体育场/订货会等门禁系统、大型工厂企业门禁考勤系统等。


二、产品特性

     工作频率为13.56Mhz;
     支持ISO15693标准;
     通道宽度为80~120CM,用户可根据自己的需求调整通道宽度;
     集成红外传感器切割分析,能准确判断带卡人员或无带卡人员的进出,能准确防止尾随;
     可关闭红外传感器;
     支持预签到功能;
     支持二维感应识别功能;
     支持AFI功能读卡;
     支持读UID号或数据块;
     支持噪声检测;
     可集成门禁控制器(定制选配);
     具备多种通信接口:RS232、RJ45-LAN(TCP/IP)、韦根26/34;
     内置声光报警/提示功能;
     采用工业等级设计,能在低温环境下工作;
     可根据不同客户的应用需求,进行功能定制。


三、产品参数



参数
工作频率 13.56MHZ
支持标准 ISO15693和ISO18000-3标准
集成读头 RD542
识别距离 60~120CM
集成红外 最多可集成三对红外切割分析
噪声检测 支持
通讯接口 Rs232、LAN(TCP/IP)、韦根26/34
二维感应 支持(选配)
供 电 AC 110~240V
额定功耗 19.8W
最大功耗 27.5W
物理物性
外壳材质 亚克力和钣金
尺 寸 天线外观(长x宽x高):1555x635x20MM,底座(长x宽):635x180MM
重量 单片净重25KG,单套净重50KG,单套包装60KG(物流运输超长超重)
环境参数
工作温度 -20度~60度
储存温度 -45度~85度
相对湿度 5%~80%
配件
1.8m AC 110~240V电源线、5m Rs232串口线、2.5m航空头电源线、RS485同步线,白卡一张;


四、 系统结构功能图



会议管理系统内网组网结构图

五、软件系统功能说明

1、会前预备
     会前预备的主要内容包括确定出席会议人员,确定会议的时间和地点。可定制的欢迎词,由用户根据不同的会议、场合自己进行定制;
2、会前制卡发卡
     会前发卡的主要内容包括提前定制或者打印出席证和制作签到卡。支持两种工作方式,或者采用零散制作方式或者采用批处理方式。
3、会议签到
     会议签到时要求屏幕弹出签到人员的姓名、单位、职务、近照;同时当不使用智能卡时,可用小键盘或联机键盘输入替代。签到情况实时显示。
4、联网签到
     系统可单机使用,也可联网多机同时使用。系统可自动对重复签到(同机/多机)做出处理,保证签到数据的唯一性和准确性;可多点自动统一时间;提供手动报到功能,解决代表忘记带卡、卡遗失情况;
5、多屏同步显示
     可不断根据刷卡情况更新数据,在多个屏幕上同步显示统计签到情况。可选择采用计算机显示器、电视机及电视墙来实时监控报到情况,使报到情况一目了然,方便了代表,也提高了透明度;
6、强大的查询系统
     可模糊查询各种签到数据,并用不同颜色显示查询结果。可以及时了解报到情况,如总体或部分的已报到、迟到、请假、缺席等统计数据和名单列表;
7、会议统计
     会议结束后,出席情况统计--签到计算机产生一些统计报表,包括会议出席报表、迟到人员报表、未出席人员报表等。会议的本次签到统计及打印;会议的各次签到汇总统计及打印。系统自动区分常委、代表、列席代表,可以同时适用于大会和常委会地报到要求;
8、设备管理
     设备管理要完成通道机和发卡器的安装和端口设置,IP地址,通道门名称命名,以及设备自检等设备管理任务。
9、数据维护
     数据维护方便,包括会议名称等资料维护、人员维护、签到维护等;

六、软件功能模块

系统主要包括以下功能模块:
     1、会议信息管理
        主要包含本次会议信息的管理,添加,修改,删除等。
     2、人员信息管理
        主要管理与会人员信息,包括新增、编辑、删除、查找等功能。
     3、人员座位安排
     4、签到页面管理
        包括通道签到,发卡器签到,二维码签到,纯亮灯签到等。
     5、签到器管理
        负责签到设备的管理,如新增设备、配置设备、编辑、删除、查找等。
     6、前台界面显示管理
        可设置签到前台界面各种字段照片等显示功能,勾选显示。
     7、在线签到数据查看
     8、原始签到数据查看
     9、报警条件设置
    10、查询报表
         实现各类查询功能及报表的查询,统计,生成、出输等。


七、注意事项


      1、安装通道时,请勿将通道靠近大面积金属物体或两套通道相邻天线之间摆得太近,以免天线参数发生较大改变,影响设备正常工作;
      2、安装通道时,请勿将两套通道安装太近,正常情况下,两套通道之间最近的天线至少要隔3米以上的距离;如距离小于3米,请用联机同步工作模式;
      3、安装主天线和副天线时,要确保主副天线上的三组对射红外线正对着,如设备上电后,通道中无障碍物,主天线上红外传感三个蓝色灯没有正常发光时,说明红外没对好,需调整主副天线的位置;
      4、安装周围不能有同类频率(13.56MHz)的其它设备,比如LED灯,大型显示器等强辐射干扰设备;
      5、人员通过通道时,请将卡片正常佩戴于胸前;当卡片平行于地面方向时,有可能识别不到卡片;
      6、测试时,带卡测试人员要完全走出通道感应区以外两秒后,才能重新返回通过通道,否则同一张卡片将不被设备识别,此时设备会上传“FFFFFFFFFFFFFFFF”,代表有人通过,未识别到卡片;
      7、卡片不得与其它物品一起挂在胸前,如钥匙、镜子及手机等;
      8、使用通道时,带卡人员不得在通道内或者两端停留;
      9、同一时刻,不允许双向通行,必须其中一边的人员让另一边的人员通行后,另一边的人员再通过,以免系统误判进出方向;
     10、使用通道时,请不要带电拔接线端子及通信接口


八、现场实施

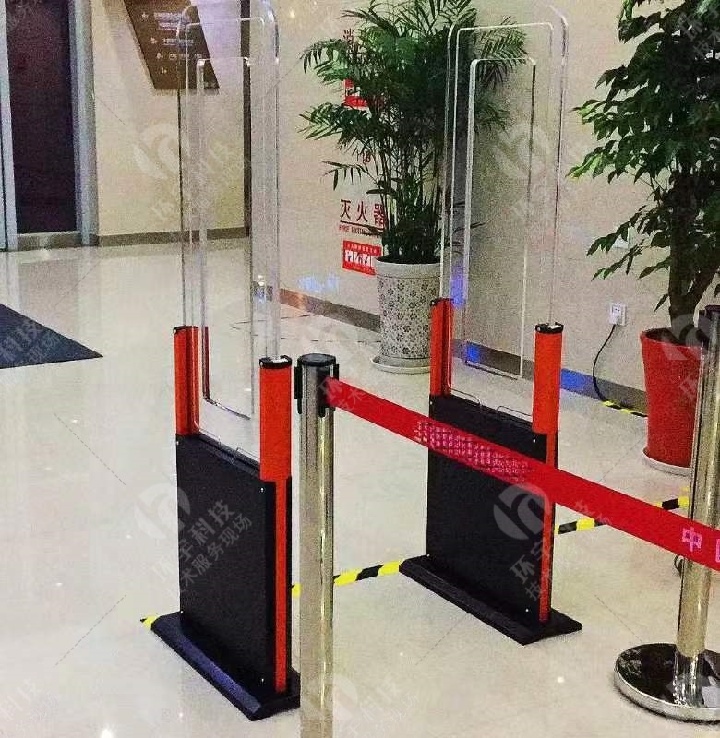

智能无障碍开放式通道实际应用组图:


九、软件功能图:

服务端主界面


签到界面前台

签到后台实时统计


签到后台图形统计


签到后台明细查询报表
